在電動工具、 園藝工具和吸塵器等家電中，使用低電壓（2至10節）鋰離子電池供電的電機驅動，這些工具使用有刷直流（BDC）或三相無刷直流（BLDC）電機。BLDC電機效率更高、維護少、噪音小、使用壽命更長。驅動電機功率級的最重要的性能要求是尺寸小、效率高、散熱性能好、保護可靠、峰值電流承載能力強。小尺寸可實現工具內的功率級的靈活安裝、更好的電路板布局性能和低成本設計，高效率可提供最長的電池壽命并減少冷卻工作?？煽康牟僮骱捅Ｗo可延長使用壽命，有助于提高產品聲譽。

為在兩個方向上驅動BDC電機，您需要使用兩個半橋（四個金屬氧化物半導體場效應晶體管（MOSFET））組成一個全橋。要驅動三相BLDC電機，需要使用三個半橋（六個MOSFET）組成一個三相逆變器。 使用TI的采用堆疊管芯架構的CSD88584Q5DC 和CSD88599Q5DC模塊電源（小型無引線（SON），5mm×6mm封裝），您可通過兩個模塊電源和只帶三個模塊電源的三相BLDC電機在兩個方向驅動電機，每個模塊電源連接兩個MOSFET（高側和低側MOSFET），組成一個半橋。如下圖所示。

功率密度倍增 CSD885x功率塊中的雙重堆疊芯片技術使印刷電路板（PCB）面積達到了之前的兩倍，與分立MOSFET相比，PCB占地面積減少了50%。與相同性能級別的分立MOSFET（5mm×6mm）相比，在同一封裝中集成兩個FET的功率塊可讓用于逆變器拓撲的三相PCB面積減少90 mm2（3 x 5mm-6mm）。MOSFET互連軌道將與在帶分立MOSFET的PCB中運行，而更高的工作電流也要求更寬的PCB軌跡，因此PCB尺寸的節省值實際上遠超90 mm2。大多數無繩電動工具應用至少使用四層PCB，銅厚度大于2盎司。因此，通過模塊電源節省PCB尺寸可大大節省PCB成本。

具有低寄生效應的清潔MOSFET開關如上圖所示，為功率級PCB設計中由元件引線和非優化布局引起的寄生電感和電容。這些PCB寄生效應會導致電壓振鈴，從而導致MOSFET上的電壓應力。振鈴的原因之一是二極管反向恢復，由快速開關引起的高電流變化率可能導致高二極管反向恢復電流。反向恢復電流流經寄生布局電感，由FET電容和寄生電感形成的諧振網絡引起相位節點振鈴，減少了電壓裕度并增加了器件的應力。

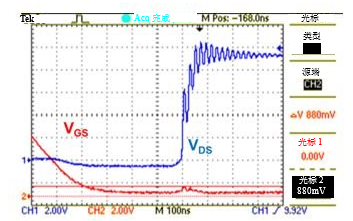

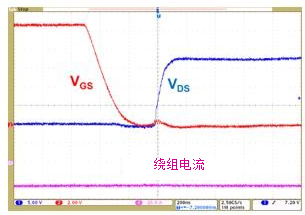

上圖所示為由于電路寄生效應引起的具有分立MOSFET的相位節點電壓振鈴，使用模塊電源時，具有連接兩個MOSFET的開關節點夾將高側和低側MOSFET之間的寄生電感保持在絕對最小值。在同一封裝中使用低側和高側FET可最大限度地減少PCB寄生，并減少相節點電壓振鈴。使用這些模塊電源有助于確保平滑的驅動MOSFET開關，即使在電流高達50A時也不會出現電壓過沖，如下圖所示。

低PCB損耗，PCB寄生電阻降低，功率塊有助于減少PCB中高電流承載軌道的長度，從而減少軌道中的功率損耗。讓我們了解分立FET的PCB軌道要求，頂部和底部分立MOSFET之間的PCB軌道連接導致PCB中的I2R損耗。

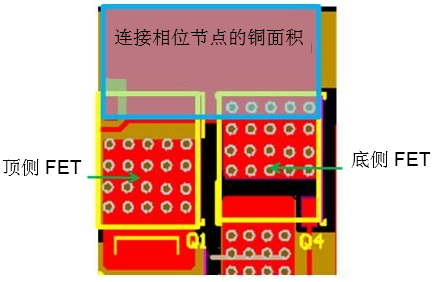

上圖所示為將頂部和底部分立MOSFET并排連接時的銅軌道，這是可將電機繞組連輕松連接到PCB的常見布局之一。連接相位節點的銅面積的長度為寬度的兩倍（軌道寬度取決于電流，軌道寬度通常受電路板的外形尺寸限制）?；蛘吣梢陨舷屡帕许攤群偷讉确至?/span>MOSFET，保持在相位節點之間。但是由于需要提供將電機繞組連接到相位節點，您可能無法減少軌道長度，并且這種布置可能不適合所有應用。

若設計的PCB銅厚度為2oz（70μm），則連接圖所示的相位節點的單層PCB軌道將具有約0.24mΩ的電阻。假設軌道存在于兩個PCB平面中，則等效PCB電阻為0.12mΩ。對于三相功率級，您有三個這樣的PCB軌道。您也可對直流電源輸入和返回軌道進行類似的分析。模塊電源具有單個封裝中的頂側和底側MOSFET，以及通過封裝內的金屬夾連接的相位節點，可優化寄生電阻，并為布局提供靈活性，并可節省最小的0.5至1mΩ的總PCB電阻。

卓越的散熱性能，雙重冷卻CSD885x模塊電源采用DualCool?封裝，可在封裝頂部實現散熱，從而將熱量從電路板上散開，提供出色的散熱性能，并提高在5mm×6mm封裝中的功率。根據數據手冊規范，功率塊具有1.1°C/W的結到底殼體熱阻，和2.1°C/W的結到頂殼體的熱阻。您可優化功率塊底殼的PCB或功率塊的頂蓋的散熱片的冷卻功能。

上圖所示為在1kW，36V三相逆變器PCB（36mm×50mm）內使用三個CSD88599Q5DC雙冷60V模塊電源測試的頂側公共散熱器（27mm×27mm×23mm）的結果，不帶任何氣流。在測試期間，散熱器和功率塊頂殼之間使用具有低熱阻抗（Rθ<0.5°C / W）的電絕緣熱接口。

在圖中您可看到頂側冷卻的有效性，其中PCB上觀察到的最大溫度（功率塊底殼之下）與散熱器溫度之間的差異小于11°C。熱量傳導良好，并通過模塊電源的頂部冷卻金屬焊盤分配到頂側散熱器。頂側和底側FET之間的熱量共享，在單相或三相逆變器中，頂側和底側MOSFET的損耗可能不同。這些損耗通常取決于脈寬調制拓撲的類型和工作占空比，不同的損耗導致頂側和底側MOSFET的加熱不同。

在系統設計中使用分立MOSFET時，可以嘗試這些不同的方法來平衡頂側和底側FET之間的溫度，為MOSFET使用不同的冷卻區域，并為具有更大損耗的MOSFET提供更多的PCB銅面積或散熱器。根據其額定電流，為頂側和底側的MOSFET使用不同的器件。例如您可使用具有較小導通狀態導通電阻（R DS_ON）的器件，用于承載更多電流的MOSFET。當MOSFET變熱時，這些方法不會提供最佳冷卻，這取決于工作占空比，導致PCB面積或MOSFET額定值利用不足。使用功率塊MOSFET，其中頂側和底側MOSFET處于同一封裝中，從而實現頂側和底側MOSFET之間的自動熱共享，并提供更好的熱性能和優化的系統性能。

系統成本低，可通過在設計中使用功率塊MOSFET來優化系統成本。如果文中所述的所有優勢均達成的話，即可降低成本。一半的解決方案尺寸，大大降低PCB成本。低寄生效應可實現更可靠的解決方案，其具有更長的壽命且維護少。 降低PCB軌道長度會降低PCB電阻，從而通過較小的散熱器降低損耗，提高效率。卓越的熱性能可提高冷卻效果，MOSFET功率塊有助于實現更可靠、更小尺寸、高效率和具有成本競爭力的系統解決方案。
